T型槽地軌平臺

T型槽地軌平臺是勇銳生產的槽鐵的一種

，它還是被稱為地槽鐵、基礎槽鐵。T型槽地軌用于大型設備的裝配

，試驗焊接和檢驗

。勇銳廠家支持定制鑄鐵地軌的不同規格

。

相關標簽：T型槽地軌平臺|T型槽地軌|鑄鐵地軌

技術咨詢熱線：

15716853718

詳細內容介紹

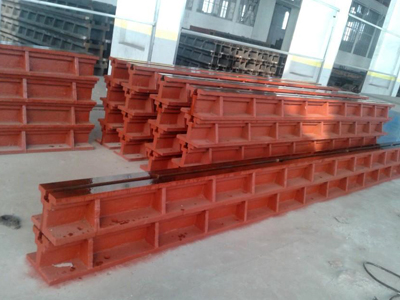

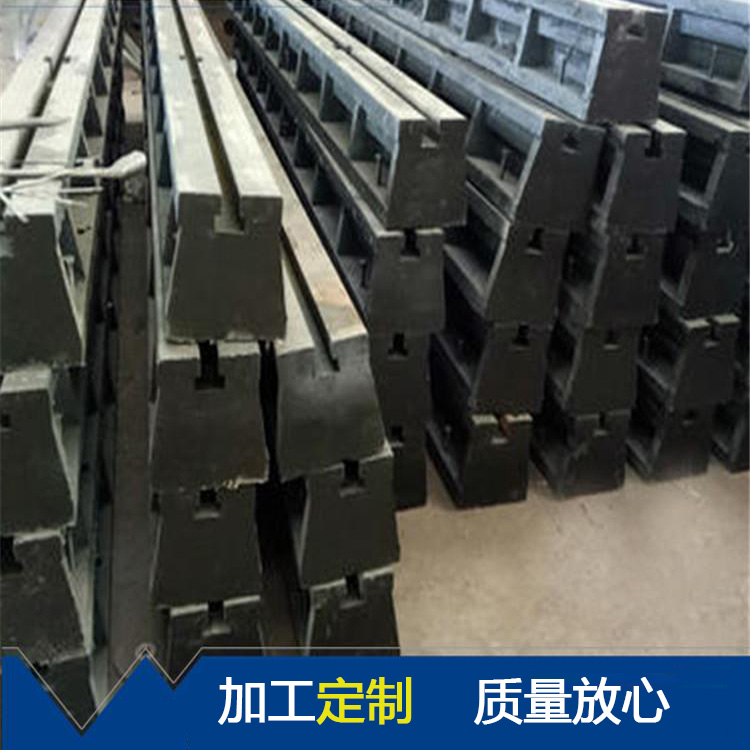

T型槽地軌平臺也被稱作T型槽地軌

、基礎槽鐵

、鑄鐵地軌等

，主要用于大型設備的裝配

、試驗焊接和檢驗。采用T型槽地軌不用做成大型的平臺

，即節省了材料成本

，又可以占用很小的空間！

T型槽地軌平臺用途：

主要用來固定工件，是鉗工工人用來調試設備

，裝配設備

，維修設備的基礎工作平臺。

T型槽地軌平臺材質：

高強度鑄鐵HT200-300工作面硬度為HB170-240

，經過兩次人工處理（人工退火600度-700度和自然時效2-3年）使用該產品的精度穩定

，能好。

T型槽地軌精度：按標準計量檢定規程執行

，分別為0

、1、2

、3四個等級

。

T型槽地軌平臺上帶有T型槽，T型槽的作用是配合螺栓和螺桿對工件進行固定

，方便焊接和裝配等工作

，T型槽的尺寸要根據使用螺栓的尺寸來定，T型槽的規格尺寸一般都是按客戶需要定制的

，我公司加工定制T型槽的方法大致如下：
1

、按照在鑄鐵平板的端面和上平面已經畫好的加工線找正和裝夾平板。
2

、用切槽刀刨出直角槽

。如果T型槽較小（槽寬小于100mm）

，頂部直角槽精度要求不高

，可在一次走刀中切出，使其寬度等于T形槽槽口的寬度

。如果T形槽較小和槽口精度要求較高或T形槽較大時

，粗刨和精刨兩次刨出直角槽。
3

、刨側面左右凹槽

。加工前，用鑄鐵直角尺或鑄鐵方尺檢查彎頭切刀切削刃與鑄鐵平板頂面是否垂直（允許傾斜一個小度角ε

，一般取ε=25'~30'

，以抵抗切削抗力使刨刀刀桿產生的彎曲彈性變形），若不垂直

，則應重新調整刀具到垂直為止

。然后用彎頭切刀分別刨削左右側面的凹槽。

、倒角

。用兩個主偏角均為45°的尖頭刨刀倒角

。

T型槽地軌平臺參數規格表：

規格	精度等級μm					規格	精度等級μm
規格	0級	1級	2級	3級	精刨	規格	0級	1級	2級	3級	精刨
100×100	4	8	26			2500×2500			72	180	270
200×100	5	10	20			3000×1000				168	248
200×200	5	10	20			3000×1500				174	154
300×200	6	12	24			3000×2000				184	275
300×300	6	12	24			3000×2500				186	276
400×300	6	12	24			3000×3000				210	300
400×400	6	12	24			4000×1000				210	300
500×300	6	12	24			4000×1500				210	300
500×500	7	14	28			4000×2000				219	310
600×400	7	14	28			4000×2500				228	340
600×500	7	14	28			4000×3000				240	360
800×500	8	16	32	80		5000×1500				249	370
800×600	8	16	32	80		5000×2000				255	375
900×600	8	16	32	80		5000×2500				264	390
1000×750	9	18	36	90		5000×3000				287	420
1000×1000	10	20	39	96		6000×1500				287	420
1200×1000		20	39	96		6000×2000				293	430
1500×1000		24	48	120		6000×2500				300	450
1500×1500		25	50	125		6000×3000				308	460
2000×1000		26	52	129		8000×1500				366	500
2000×1500			56	140		8000×2000				370	520
2000×2000			60	152	230	8000×2500				375	530
2500×1500			64	152	230	8000×3000				382	570
2500×2000			68	168	248
